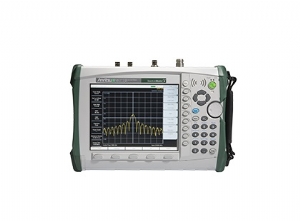

MS2723B
|
Anritsu |
Descrição
; "MS2723B")
O Anritsu MS2721B, MS2723B e MS2724B são os analisadores de espectro
ultraportáteis mais avançados do mercado, apresentando desempenho e tamanho incomparáveis ??a um preço modesto.
<-153 dBm Nível de ruído médio exibido Típico @ 1 GHz
Sem precedentes em analisadores de espectro portáteis alimentados por bateria, a sensibilidade da família Spectrum Master oferece a capacidade de medir sinais de nível muito baixo. Juntamente com uma ampla variedade de opções de largura de banda de resolução, você pode configurar o Spectrum Master para atender às suas necessidades de medição mais desafiadoras.
À medida que o espectro se torna cada vez mais congestionado, a capacidade de medir sinais de baixo nível torna-se cada vez mais importante não apenas para a detecção de interferências, mas também para o planejamento do sistema sem fio.
Uso em campo
A conveniência operacional é de suma importância quando o equipamento é usado em campo.
O valor de atenuação de entrada pode ser vinculado ao nível de referência, reduzindo o número de parâmetros que um técnico de campo pode ter que definir. As relações RBW/VBW e span/RBW podem ser ajustadas para os melhores valores para as medições que estão sendo feitas, facilitando ainda mais a carga do técnico e reduzindo as chances de erros.
Mais de 1.000 traços com nomes de até 40 caracteres podem ser salvos na memória flash compacta não volátil de 256 MB. Esses traços podem ser copiados posteriormente para um PC usando o conector USB 2.0 integrado ou a conexão Ethernet 10/100 Mbit. As medições também podem ser salvas diretamente em Compact Flash ou USB Flash Drive.
Medições normalmente necessárias são incorporadas. Elas incluem intensidade de campo, largura de banda ocupada, potência do canal, razão de potência do canal adjacente, demodulação AM/FM/SSB e medições da razão portadora para interferência (C/I).
A família Spectrum Master possui uma faixa dinâmica muito ampla, permitindo a medição de sinais muito pequenos na presença de sinais muito maiores. Estas imagens mostram uma medição de um sinal de –114 dBm com e sem a presença de um sinal de –22 dBm a apenas 20 kHz de distância.
Para flexibilidade máxima, o disparo de varredura pode ser definido para execução livre ou para fazer uma única varredura. No intervalo zero, a varredura pode ser configurada para ser acionada quando um sinal atinge ou excede um determinado nível de potência ou pode ser acionado externamente.
O span pode ser definido em qualquer lugar de 10 Hz a 7,1, 13 ou 20 GHz além do span zero.
O uso de equipamento alimentado por bateria para medir as bandas laterais relacionadas à linha de energia em uma fonte de sinal elimina qualquer dúvida quanto à origem das bandas laterais.
A cobertura de frequência contínua de 9 kHz a 20 GHz oferece ao profissional sem fio o desempenho necessário para as medições mais exigentes.
Seja sua necessidade de monitoramento de espectro, instalação e teste de WiFi e WiFi5, medições de sinal de RF e micro-ondas ou medições de sinal de celular, a família Spectrum Master oferece as ferramentas necessárias para tornar o trabalho mais fácil e produtivo. O demodulador AM/FM/SSB integrado simplifica o trabalho de identificação de sinais de interferência.
Recursos:
ultraportáteis mais avançados do mercado, apresentando desempenho e tamanho incomparáveis ??a um preço modesto.
<-153 dBm Nível de ruído médio exibido Típico @ 1 GHz
Sem precedentes em analisadores de espectro portáteis alimentados por bateria, a sensibilidade da família Spectrum Master oferece a capacidade de medir sinais de nível muito baixo. Juntamente com uma ampla variedade de opções de largura de banda de resolução, você pode configurar o Spectrum Master para atender às suas necessidades de medição mais desafiadoras.
À medida que o espectro se torna cada vez mais congestionado, a capacidade de medir sinais de baixo nível torna-se cada vez mais importante não apenas para a detecção de interferências, mas também para o planejamento do sistema sem fio.
Uso em campo
A conveniência operacional é de suma importância quando o equipamento é usado em campo.
O valor de atenuação de entrada pode ser vinculado ao nível de referência, reduzindo o número de parâmetros que um técnico de campo pode ter que definir. As relações RBW/VBW e span/RBW podem ser ajustadas para os melhores valores para as medições que estão sendo feitas, facilitando ainda mais a carga do técnico e reduzindo as chances de erros.
Mais de 1.000 traços com nomes de até 40 caracteres podem ser salvos na memória flash compacta não volátil de 256 MB. Esses traços podem ser copiados posteriormente para um PC usando o conector USB 2.0 integrado ou a conexão Ethernet 10/100 Mbit. As medições também podem ser salvas diretamente em Compact Flash ou USB Flash Drive.
Medições normalmente necessárias são incorporadas. Elas incluem intensidade de campo, largura de banda ocupada, potência do canal, razão de potência do canal adjacente, demodulação AM/FM/SSB e medições da razão portadora para interferência (C/I).
A família Spectrum Master possui uma faixa dinâmica muito ampla, permitindo a medição de sinais muito pequenos na presença de sinais muito maiores. Estas imagens mostram uma medição de um sinal de –114 dBm com e sem a presença de um sinal de –22 dBm a apenas 20 kHz de distância.
Uso do laboratório
A flexibilidade de medição é importante para uso em laboratório. A
largura de banda de resolução e a largura de banda de vídeo podem ser
definidas independentemente para atender às necessidades de medição de
um usuário. Além disso, o
valor do atenuador de entrada pode ser definido pelo usuário e o
pré-amplificador pode ser ligado ou desligado conforme necessário. Para flexibilidade máxima, o disparo de varredura pode ser definido para execução livre ou para fazer uma única varredura. No intervalo zero, a varredura pode ser configurada para ser acionada quando um sinal atinge ou excede um determinado nível de potência ou pode ser acionado externamente.
O span pode ser definido em qualquer lugar de 10 Hz a 7,1, 13 ou 20 GHz além do span zero.
O uso de equipamento alimentado por bateria para medir as bandas laterais relacionadas à linha de energia em uma fonte de sinal elimina qualquer dúvida quanto à origem das bandas laterais.
A cobertura de frequência contínua de 9 kHz a 20 GHz oferece ao profissional sem fio o desempenho necessário para as medições mais exigentes.
Seja sua necessidade de monitoramento de espectro, instalação e teste de WiFi e WiFi5, medições de sinal de RF e micro-ondas ou medições de sinal de celular, a família Spectrum Master oferece as ferramentas necessárias para tornar o trabalho mais fácil e produtivo. O demodulador AM/FM/SSB integrado simplifica o trabalho de identificação de sinais de interferência.
Recursos:
- Peso Leve
- Pesando cerca de três quilos totalmente carregado, incluindo uma bateria Li-Ion, este analisador de espectro portátil totalmente funcional é leve o suficiente para levar a qualquer lugar, incluindo uma torre.
- Demodulação AM/FM/SSB
- Um demodulador integrado para AM, FM de banda estreita, FM de banda larga e banda lateral única (USB e LSB selecionáveis) permite que um técnico identifique facilmente os sinais de interferência. O áudio demodulado pode ser ouvido pelo alto-falante embutido ou por um fone de ouvido de celular padrão. Um marcador de demodulação é fornecido para facilitar o ajuste.
- Ferramentas Remotas
- Imagine sentar em sua mesa enquanto controla um Spectrum Master que está a quilômetros de distância, vendo a tela e operando com uma interface que se parece exatamente com o próprio instrumento. É isso que as Ferramentas Remotas permitem que você faça.
- Suporte ao idioma local
- O Spectrum Master possui oito idiomas: inglês, espanhol, alemão, francês, japonês, chinês, italiano e coreano, dois idiomas personalizados definidos pelo usuário podem ser carregados no instrumento usando o Master Software Tools, fornecido com o instrumento.
- Velocidade de varredura rápida
- O Spectrum Master define automaticamente a varredura mais rápida consistente com medições precisas, e a velocidade de varredura em amplitude zero pode ser definida de 10 microssegundos a 600 segundos. Isso é mais rápido e flexível do que qualquer analisador de espectro portátil no mercado hoje, simplificando a captura de sinais de interferência intermitentes.
- +43 dBm Nível Máximo de Entrada Segura
- Como o MS2721B pode sobreviver a um sinal de entrada de +43 dBm (20 watts) sem danos, você pode ter certeza de que o MS2721B pode sobreviver mesmo nos ambientes de RF mais difíceis. A entrada contínua máxima para medição é de +30 dBm. Para o MS2723B e MS2724B a entrada máxima segura é +30 dBm.
- Monitoramento de espectro
- Uma função crítica de qualquer analisador de espectro é a capacidade de visualizar com precisão uma parte do espectro de RF e micro-ondas. O Spectrum Master desempenha esta função de forma admirável graças à ampla faixa de frequência e excelente faixa dinâmica. Um módulo de memória flash compacto de 256 MB integrado permite que mais de 1.000 rastreamentos sejam armazenados. O conector Compact Flash permite que a memória flash compacta expanda o armazenamento de rastreamento sem limite. Um módulo flash compacto de 512 Mb pode conter mais de 13.000 varreduras de analisador de espectro. As unidades flash USB podem ser usadas para transferência conveniente de dados.
- Linhas de limite
- O Spectrum Master inclui dois tipos de linhas de limite, linhas de limite inferior e linhas de limite superior. As linhas de limite podem ser usadas para referência visual ou para critérios de aprovação/reprovação através da implementação de alarmes de limite. As falhas de alarme de limite são relatadas se um sinal estiver acima da linha de limite superior ou abaixo da linha de limite inferior. Cada linha limite pode consistir em até 40 segmentos.
- Exibição de cores transmissivas
- O ecrã LCD transmissivo a cores SVGA de 21,5 cm (8,5 pol.) MS2721B, MS2723B e MS2724B é legível no exterior.
