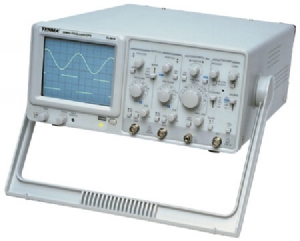

72-6810

Descrição
• 2 canais
• 2 traços
• 6" CRT retangular com retícula interna
• Voltagem de aceleração de 2KV
• Alta sensibilidade 1mV/div
• Modos de exibição: CH-1, CH-2, DUAL, ALT, CHOP, ADD, CH-2 INV
• Acoplamento de Entrada: AC/GND/DC
• Sinal de saída CH-1
• Modos de varredura: A, X-Y, ampliação X10
• Modos de trigger: A
• Fontes de disparo: CH-1, CH-2, ALT, LINE, EXT
• Provocar bloqueio de nível
• Sincronização de TV
• Acionar declive: + ou -
• Eixo Z de entrada de modulação de intensidade
• Requisitos de alimentação: 100V, 120V, 220V, 230V, 50/60Hz
• Inclui duas sondas de 10:1 e manual do usuário

 Especificações
• Largura de banda Vertical - DC acoplado: DC35MHz (3dB) AC acoplado: 10Hz35MHz (-3dB)
• Sensibilidade - 5mV/div5V/div (10 passos, seqüência 1-2-5)
• Tempo de subida - 10ns
• Impedância de entrada - 1M ohm desviado por 25pF
• Tensão de entrada máxima - 300V (DC + AC pico)
• Varredura horizontal - base de tempo: 0.1us/div0.5s/div (21 passos seqüência 1-2-5)
• Dimensões e peso - 12 1/4 "(W) x 5 1/4" (H) x 18 "(D) / 10 lbs.
