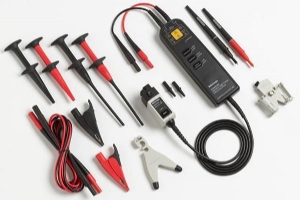

P5200A / P5202A / P5205A / P5210A

Você esta em: Categoria Ponta de Prova P5200A / P5202A / P5205A / P5210A
Tektronix
Disponibilidade
Venda
Download Manual
Valor Sob Consulta
Descrição
As sondas da série P52xxA estão equipados com o TekProbe Tektronix ® interface que comunica as informações em escala para o osciloscópio. Ligações diretas podem ser feitas para osciloscópios configurados com a interface TekProbe ® ou a qualquer osciloscópio quando usado com o TekProbe 1103 ® fonte de alimentação.

Característica

P5200A

P5202A

P5205A

P5210A

Atenuação

50X / 500X

20X / 200X

50X / 500X

100X / 1000X

Tensão diferencial

500X: ±1300 V

50X: ±130 V

200X: ±640 V

20X: ±64 V

500X: ±1300 V

50X: ±130 V

1000X: ±5600 V

100X: ±560 V

Tensão de modo comum

±1300 V

±640 V

±1300 V

±5600 V

Entrada Máxima de Tensão-à-terra

1000 V CAT II

450 V CAT l

300 V CAT ll

1000 V CAT II

2300 V CAT l

1000 V CAT III

Largura de banda

50 MHz

100 MHz

100 MHz

50 MHz

Impedância de entrada diferencial

10 M?, 2 pF

5 M?, 2 pF

10 M?, 2 pF

40 M?, 2.5 pF

Impedância de entrada entre cada entrada e terra

5 M?, 4 pF

2.5 M?, 4 pF

5 M?, 4 pF

20 M?, 5 pF

CMRR típica

DC: >80 dB

100 kHz: >60 dB

3.2 MHz: >30 dB

50 MHz: >26 dB

DC: >80 dB

100 kHz: >60 dB

3.2 MHz: >40 dB

50 MHz: >30 dB

Comprimento do Cabo

1.8 m
