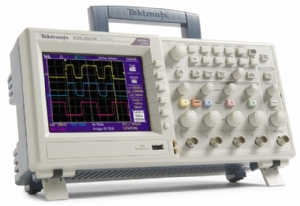

TDS2024C

A interface de usuário intuitiva com controles verticais dedicados por canal, ajuste automático e ajuste de faixa torna esses instrumentos fáceis de usar, reduzindo o tempo de aprendizado e aumentando a eficiência.

O osciloscópio pode monitorar automaticamente sinais da origem e produzir resultados de passa ou falha analisando se a forma de onda de entrada está dentro dos limites predefinidos. As ações especificas podem ser trigadas quando houver violação, incluindo a interrupção da aquisição da forma de onda, a interrupção de funções do teste de limite, o armazenamento de dados de forma de onda com falha ou da imagem de tele em um dispositivo de memória USB ou qualquer combinação dos itens acima. Essa é a solução ideal para aplicações de fabricação ou manutenção em que você precisa tomar decisões rapidamente.

Especificações
4 Canais, 200MHz, taxa de amostragem de 2.0GS/s
Comprimento de registro: 2.5K em todos os canais
Display colorido TFT ativo de 144 mm (5,7 pol.)
Triggers avançados, incluindo o trigger de largura de pulso e o trigger de vídeo selecionável por linha

Recursos e benefícios
• 16 Medições automatizadas e análise de FFT para obter uma análise simplificada da forma de onda
• Testes de limite da forma de onda integrados
• Recurso de registro de dados estendido e automatizado
• Ajuste de faixa automática de sinal e ajuste automático
• Porta de host USB 2.0 no painel frontal e traseiro
• Profundidade de 124 mm com 2Kg
• Inclui o software LabVIEW SignalExpress TE Limited Edition da National Instrument e o software OpenChoice da Tektronix para a conexão com sua bancada

Garantia vitalícia sujeira a limitações.
