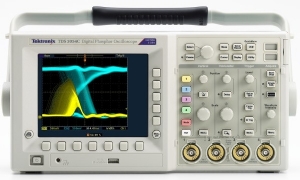

TDS3054C

Depure e caracterize sinais com rapidez com a tecnologia de amostragem DRT e interpolação seno(x)/x

A série TDS3000C combina a exclusiva tecnologia de amostragem em tempo real digital (DRT) com interpolação seno(x)/x para permitir a caracterização precisa e simultânea de uma ampla variedade de tipos de sinais em todos os canais. Com a série TDS3000C, não há alterações nas taxas de amostragem quando canais adicionais são ligados, ao contrário de outros osciloscópios do mesmo tipo. Essa tecnologia de amostragem possibilita a captura de informações de alta frequência, como falhas e anomalias de bordas, que escapam a outros osciloscópios da mesma classe, enquanto a interpolação seno(x)/x garante a reconstrução precisa de cada forma de onda.

Especificações:
4 Canais, 500MHz, taxa de amostragem de 5.0GS/s
Comprimento de registro: 10K pontos padrão em todos os canais
Velocidade máxima de captura de formas de onda de 3.600 wfm/s
Conjunto de triggers avançados

Recursos e benefícios
• Porta host USB no painel frontal para armazenamento e transferência de dados de medição fáceis
• 25 medições automáticas

• FFT Padrão
• Interface de usuário em vários idiomas
• Detecção automática de anomalias de forma de onda WaveAlert
• A Interface TekProbe oferece suporte a pontas de prova ativas, diferenciais e de corrente para escalas e unidades automáticas
• Design leve (somente 3,2 kg/7 Ib.) para facilidade de transporte
• A operação de bateria interna opcional oferece até três horas sem a necessidade de rede elétrica

Módulos de aplicação para análise especializada
• Módulo de análise avançada
• Módulo de teste de limite
• Módulo de teste de máscara de telecomunicações
• Módulo de funções de vídeo estendidas
• Módulo de vídeo serial/digital 601

Aplicações
• Design digital e depuração
• Instalação de vídeo e serviço
• Design de alimentações elétricas
• Educação e treinamento
• Teste de máscara de telecomunicação
• Teste de fabricação
• Teste de bancada geral

Três anos de garantia.
